Monté un rétroviseur intérieur electrochrome

[tchouki85 0]

Coucou tous le monde

voici comment monté un rétroviseur intérieur electrochrome sur nos lupo

vous allez me dire c’est quoi un electrochrome,il s’agit d’un rétroviseur qui s’atténue automatiquement la nuit donc ça évite d’avoir les phares de la personne qui vous suis de vous éblouir (perso quand vous y goûtez impossible de s’en passé)

Donc je lui ai fait ça fête au rétro  :joker:
Petit reportage ?
découpe de la partie socle du rétro
je dégage la fiche
repérage des fils
T6/1>blanc >+12 après contact ou fusible 5 ?
T6/2>noir.  >masse
T6/3>gris.  >contact sur le fil de marche arrière
T6/4>jaune> ne me sert pas
T6/5>marron>ne me sert pas
T6/6>vert.  >ne me sert pas
ici sur cette photo on voit bien que la partie où passe le câble que le tube n’est pas rond mais ovales donc il vas falloir joué de la lime mdrrr
place au pied  :danser:
Pré perçage

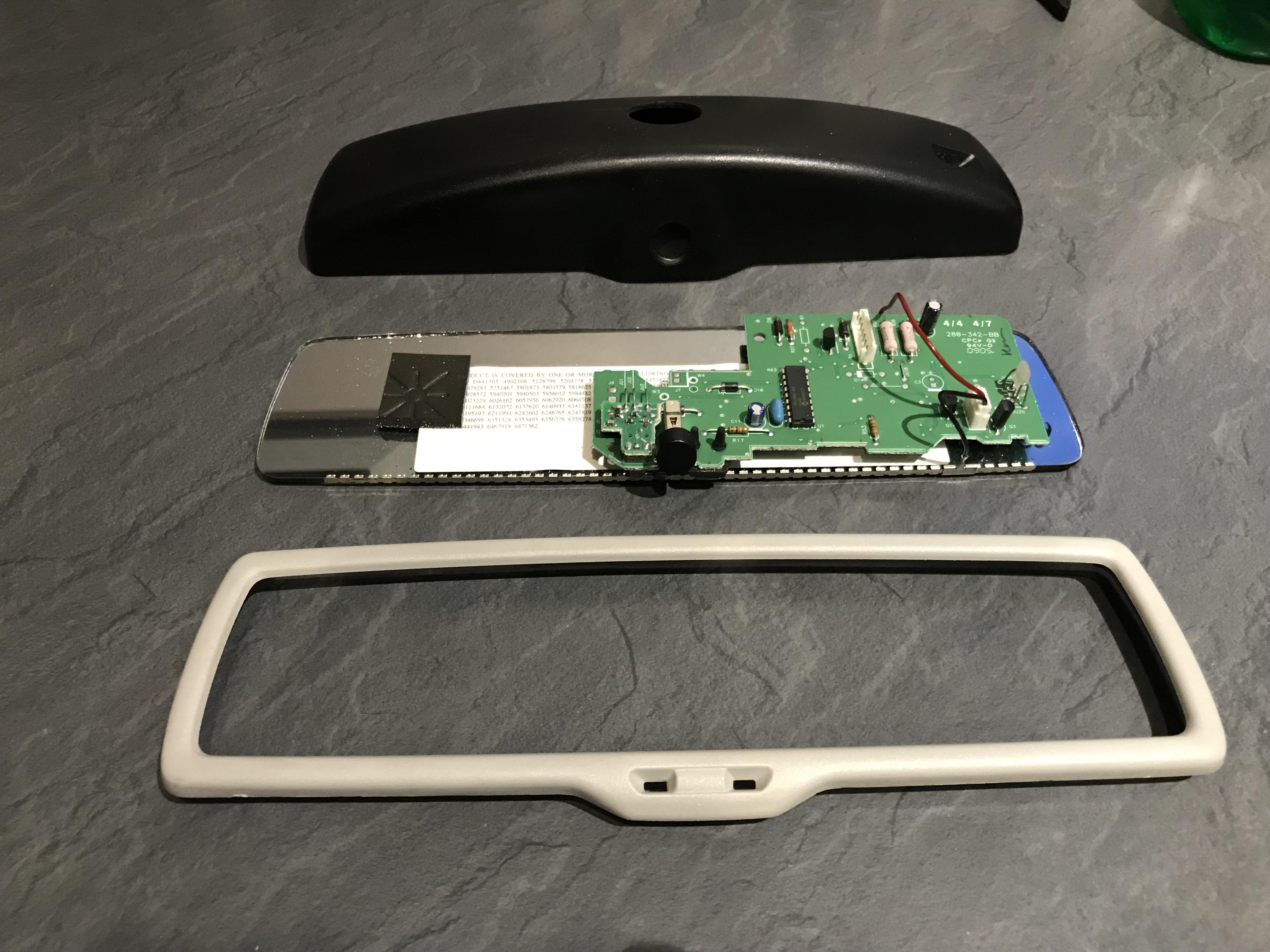

mise en pièce du rétro pour sortir le pied
et hop le pied limé
Les deux parties prêtes à être assemblées
Bon faite pas gaffe au pied le forêt est passé à travers  :heu:
comme j’avais un petit peu de temps j’ai mis une couche d’aprèt et la 1ère couche de noir  :pingouin2: histoire d’avoir un full black

Bon j’approche au bout du montage  :danser:
Après une tite sieste je me remets au boulot  :boxe:
La 1ère étape a été de trouvé une gaine donc pour faire court j’ai coupé une gaine alu  :joker:
Ensuite passé la 2ème couche de peinture pour la façade  :danser:
Désolé j’ai pas fait de photo,j’avais la tête dans la bulle mdrrrr

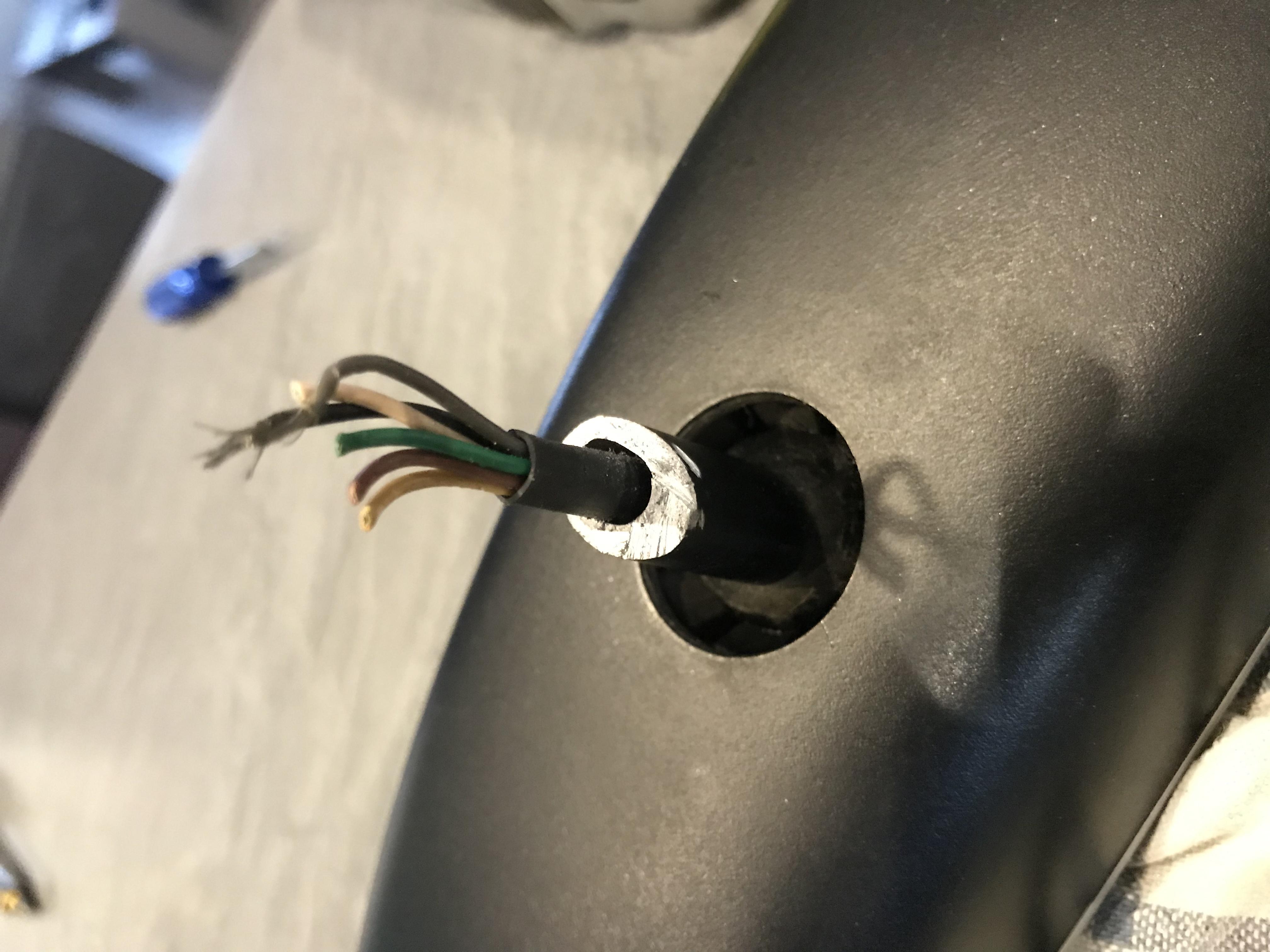

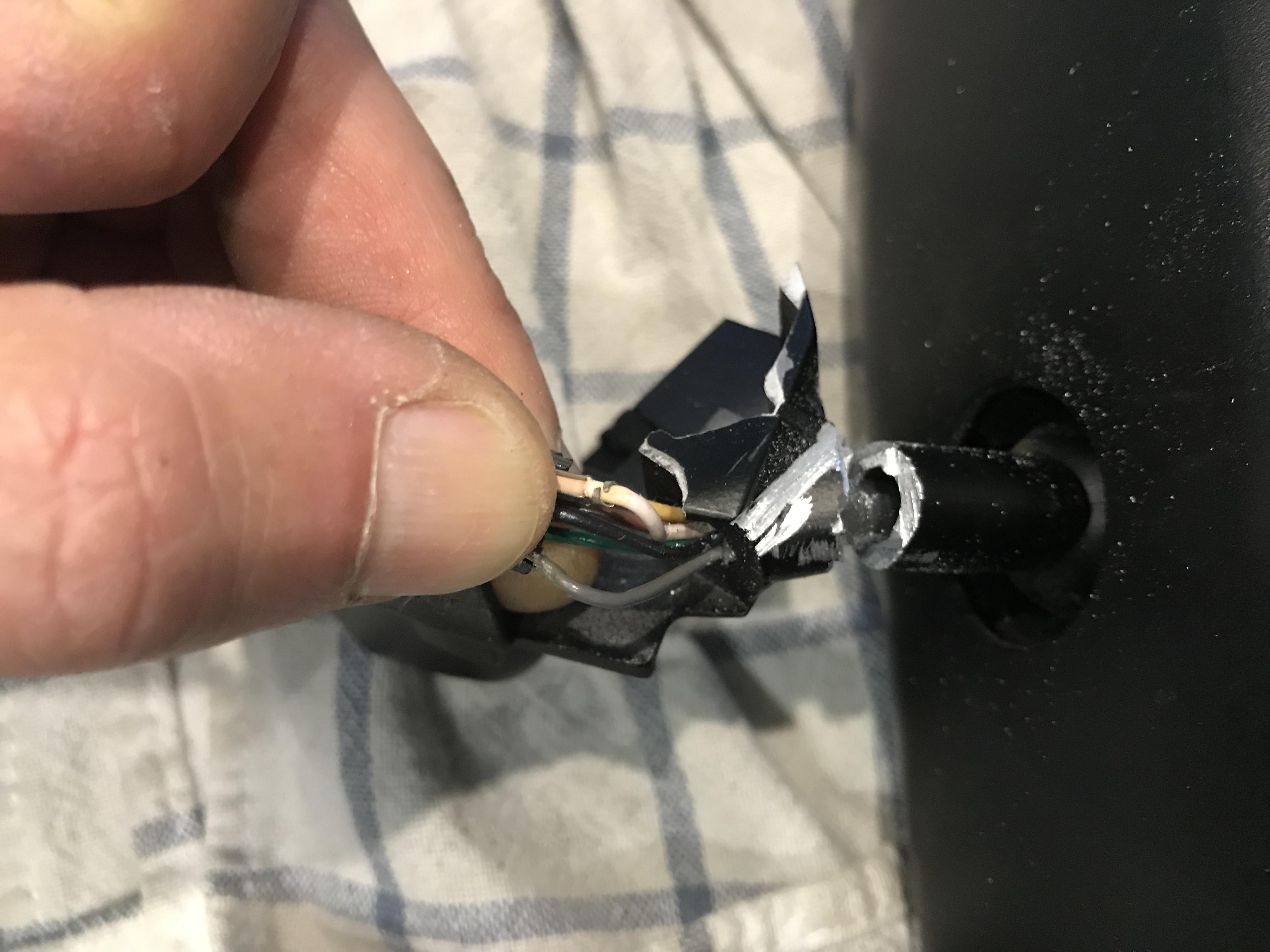

donc collage du pied sur le rétro,au passage vous verrez le tube et les câbles passés à l’intérieur

donc en mode séchage mdrrr

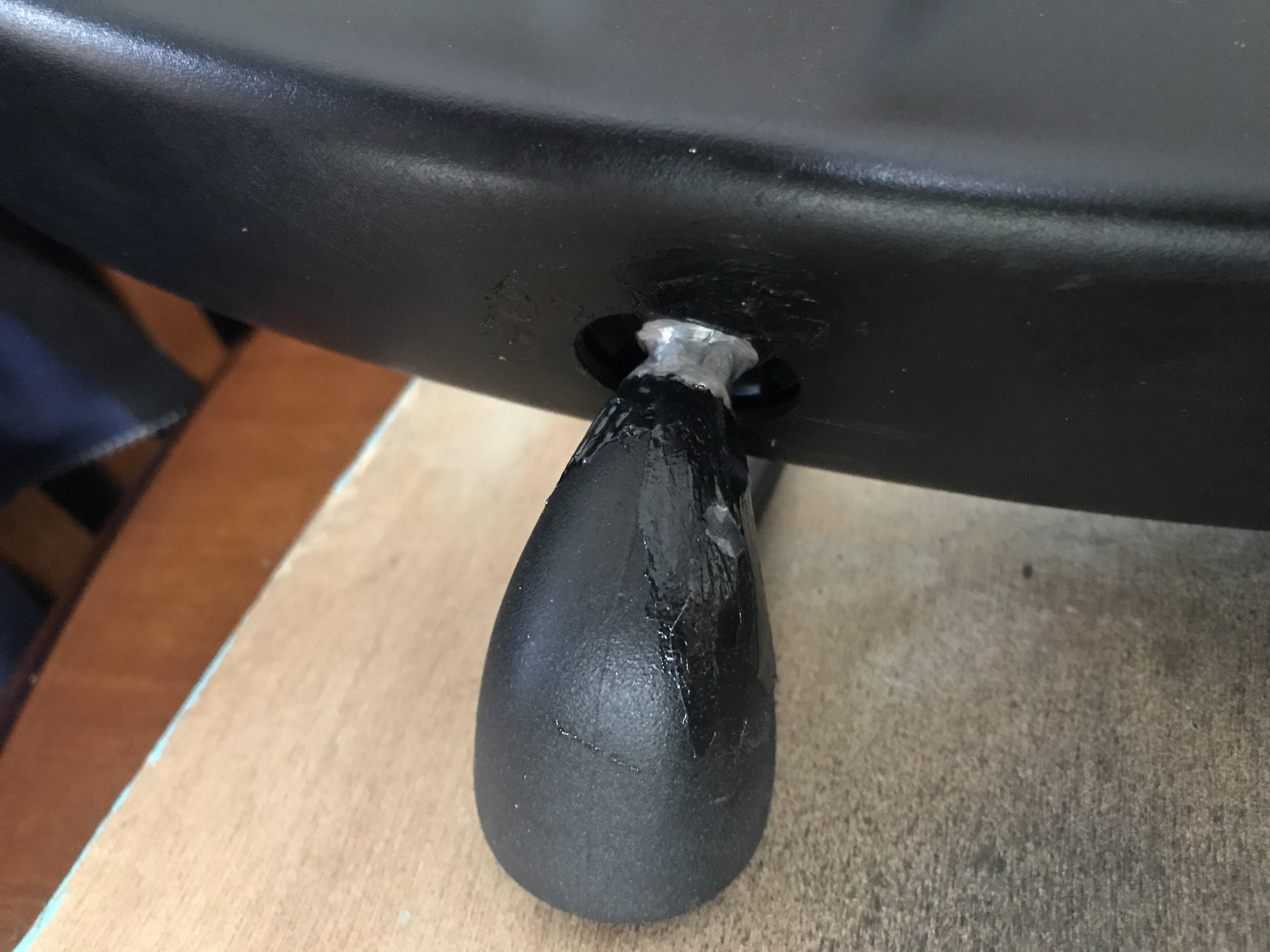

du coup une fois la colle sèche un coup de ponçage du pied et passages en peinture  :danser:

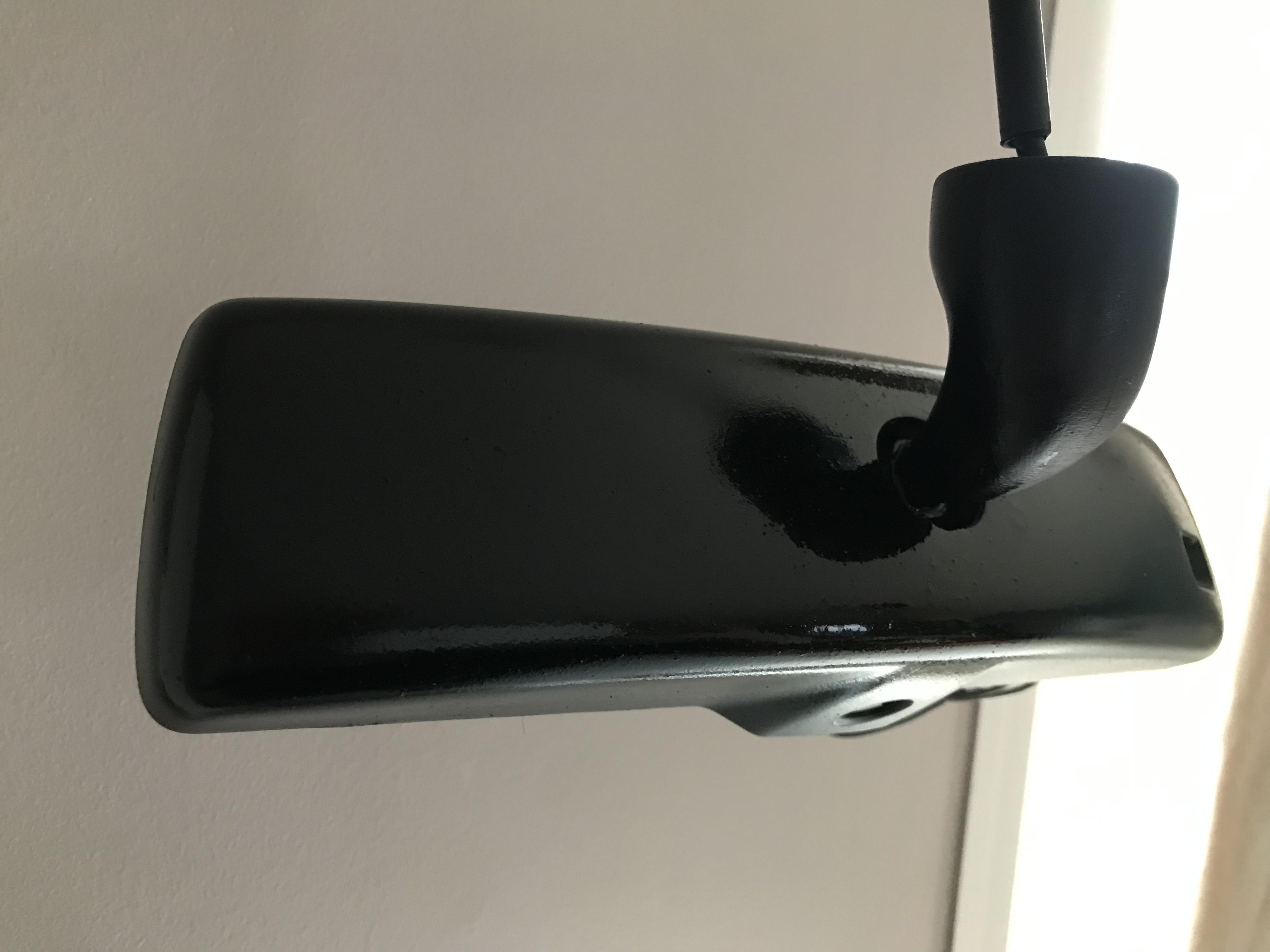

La partie assemblage est fini enfin pour la partie arrière du rétro  :mrgreen:
Maintenant soudures des fils sur la cosse à l’intérieur du rétro car vu que j’ai rallongé les câbles pas le choix

voila le chantier  :danser: ?
soudure
gaine Thermos sur tout les câbles

voila pour la partie électrique youhouuuuuuu

Maintenant place au remontage et essai dans le poussin
:love:  :love:
Allez essai direction le poussin

ohhhhhh c’est beauuuuuuu ?  :mrgreen:

avec les fils cachés

Prochaine étape le branchement pour le mettre en route  :nikel:

Suite et fin du montage de rétro electrochrome yessss :joker:

la partie qui restait à faire était le passage des câbles pour le branchement ,ouille ,ouille ,ouille
Ma première idée était de suivre les fils du plafonnier donc j'ai viré les pare-soleil avec une petite bêtise
L’agrafe du pare-soleil passager a cassé oupssss donc si quelqu’un a ça en stock chez lui je suis preneur
Référence 3B0 857 561B si jamais  :hello:
Donc une fois déposé la commande du toit ouvrant et les deux pare-soleil je m’attendais à descendre les fils côté gauche  :tantpis: bah non vw a du estimé que c’était plus simple de passé sur l’arrière droit

Je vous raconte pas le chantier  :mrgreen:  :pingouin:

Ciel de toit déposer


Donc voila le soucis n’ayant pas une bobine de fil de plus de 15 mètres de long,il a fallu trouver une solution  :?:
Sur nos golfs y’a la garniture gauche qui se démonte et donc les câbles passe derrière sauf que sur le poussin,bahhhhhh y’a pas snif
Le seul truc c’est un bandeau noir en plastique dur le long du pare-brise,du coup,je l’ai démonté et étudié si il est possible de passé les fils derrière et bingo  :danser:
Du coup j’ai passé les fils jusqu’à la commande des feux pour me repiquer dessus ,j’ai donc testé tout les fils pour trouver un 12V après contact et yesss  :danser:


Essai du rétro et impeccable
Je n’ai pas branché le contact de marche arrière car je manque de fil du coup,je l’éteint ça fait pareil
Pour info voici mon branchement
T6/1>blanc>T17/2  (+12 après contact)
T6/2>noir  >T17/10 (masse)
T6/3>gris.  >a branché sur le fils de marche arrière (perso je ne l’ai pas fait)
Rien de bien compliqué ?

Voici la fiche T17 de la commande d’allumage des feux
Puis ce matin je remonte tout oui oui ce matin mdrrrr

Oupsss désolé la photo est de travers  :tantpis:
Puis une fois remonté  :love:

Test du capteur au cul du rétro

Opérationnel youhouuuuuuu


Si ça c’est pas la classe les mecs trop content de ma petite bricole  :danser:  :danser:
